SB40P-3

SB40P-3

Abmessungen

Höhe351 mm
Breite398 mm
HauptgurteØ 48 x 3 mm
FachwerkØ 25 x 3 mm
VerbindungKonushülse verbohrt

Produktdatenblatt

Produktdatenblatt SB40P-3

Abmessungen

Höhe351 mm
Breite398 mm
HauptgurteØ 48 x 3 mm
FachwerkØ 25 x 3 mm
VerbindungKonushülse verbohrt

Eigengewicht von Standardelementen

Meter0,501,001,502,002,503,004,00
Kilo6,009,2012,4015,6018,8022,0028,40

Tragkraft

Spannweite Unif. Distrib. load Mittige Punktlast 2-Punktlast, L=1/3 3-Punktlast, L=1/4 4-Punktlast, L=1/5
m kg/m mm kg mm kg (2x) mm kg (3x) mm kg (4x) mm
4,00510,909,201021,807,40766,309,40510,908,80425,709,30
5,00324,9014,40812,3011,60609,2014,70406,1013,70338,5014,50
6,00223,9020,70671,7016,70503,8021,20335,8019,70279,9020,90
7,00163,0028,30570,4022,80427,8028,90285,2026,90237,7028,50
8,00123,4037,00493,8029,90370,3037,70246,9035,20205,7037,20
9,0096,3046,80433,6038,10325,2047,80216,8044,60180,6047,20
10,0077,0057,90384,8047,20288,6059,10192,4055,20160,3058,30
11,0062,6070,20344,4057,40258,3071,60172,2067,00143,5070,70
12,0051,7083,70310,2068,80232,7085,30155,1080,00129,3084,30
13,0043,2098,40280,9081,20210,70100,30140,4094,10117,0099,10
14,0036,50114,30255,3094,90191,50116,50127,70109,50106,40115,10
15,0031,00131,60232,80109,70174,60134,00116,40126,1097,00132,40
16,0026,60150,00212,70125,80159,50152,70106,40144,0088,60151,00
17,0022,90169,80194,70143,20146,00172,7097,30163,1081,10170,90
18,0019,80190,80178,30161,90133,70194,1089,20183,6074,30192,00

Geraden

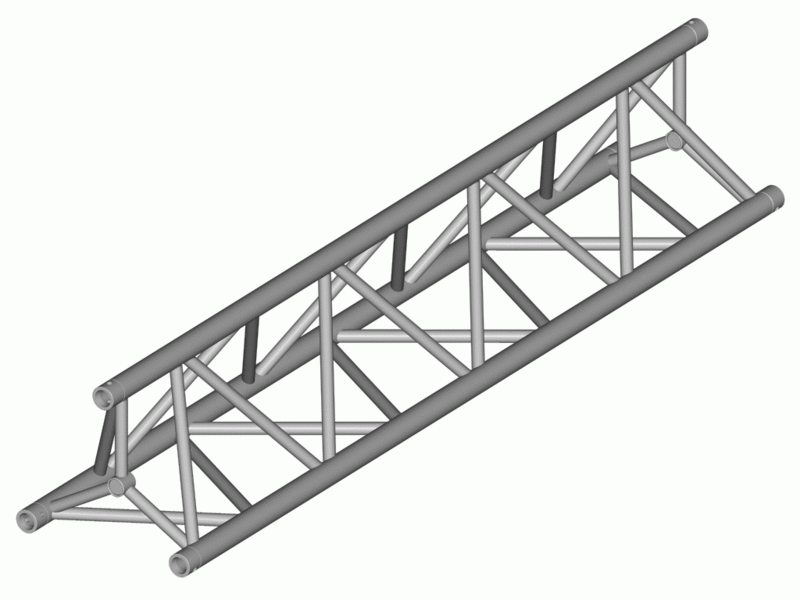

BezeichnungLängeCAD Downloads
SB40P-3-0500500 mmeinloggen oder registrieren
SB40P-3-10001000 mmeinloggen oder registrieren
SB40P-3-15001500 mmeinloggen oder registrieren
SB40P-3-20002000 mmeinloggen oder registrieren
SB40P-3-25002500 mmeinloggen oder registrieren
SB40P-3-30003000 mmeinloggen oder registrieren
SB40P-3-40004000 mmeinloggen oder registrieren
SB40P-3-0500
SB40P-3-1000
SB40P-3-1500
SB40P-3-2000
SB40P-3-2500
SB40P-3-3000
SB40P-3-4000

Eckelemente

BezeichnungBeschreibungCAD Downloads

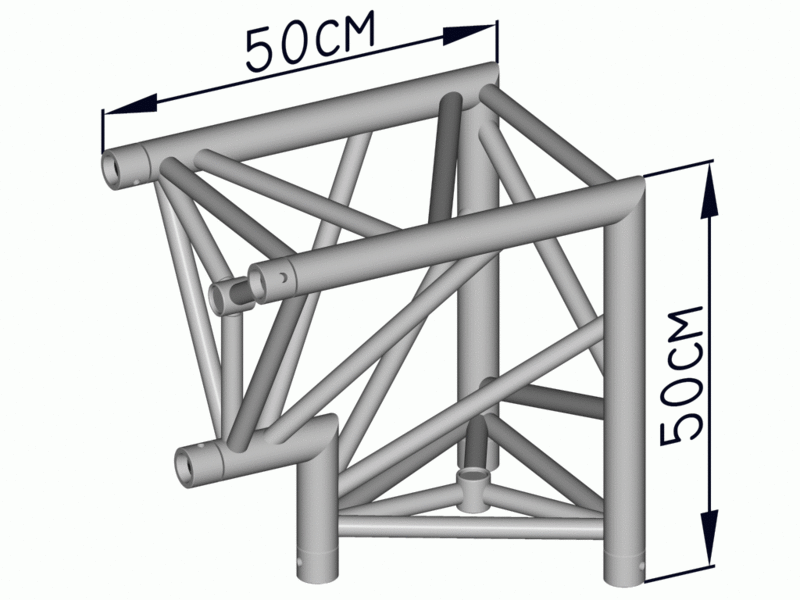

SBE40P-3-1202weg Ecke 120°, 500/500mmeinloggen oder registrieren
SBE40P-3-1352weg Ecke 135°, 500/500mmeinloggen oder registrieren
SBE40P-3-452weg Ecke 45°, 1250/1250mmeinloggen oder registrieren

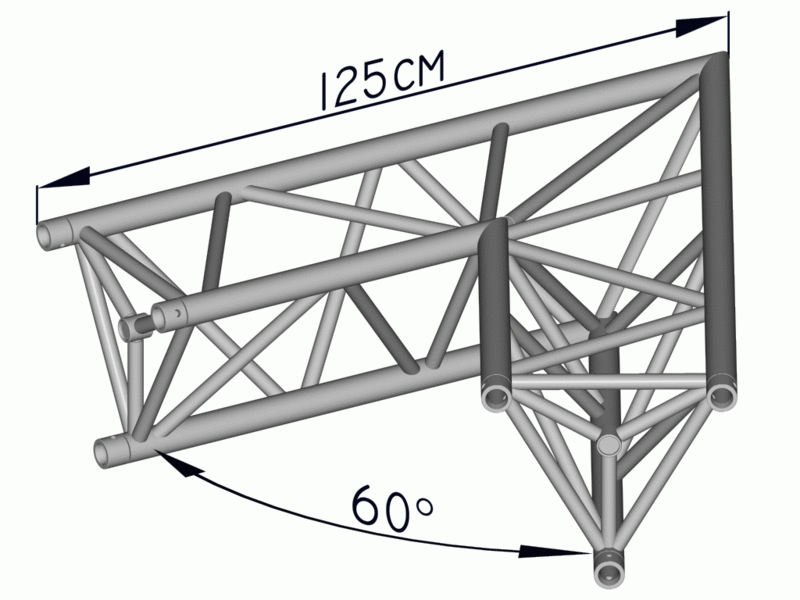

SBE40P-3-602weg Ecke 60°, 1250/1250mmeinloggen oder registrieren

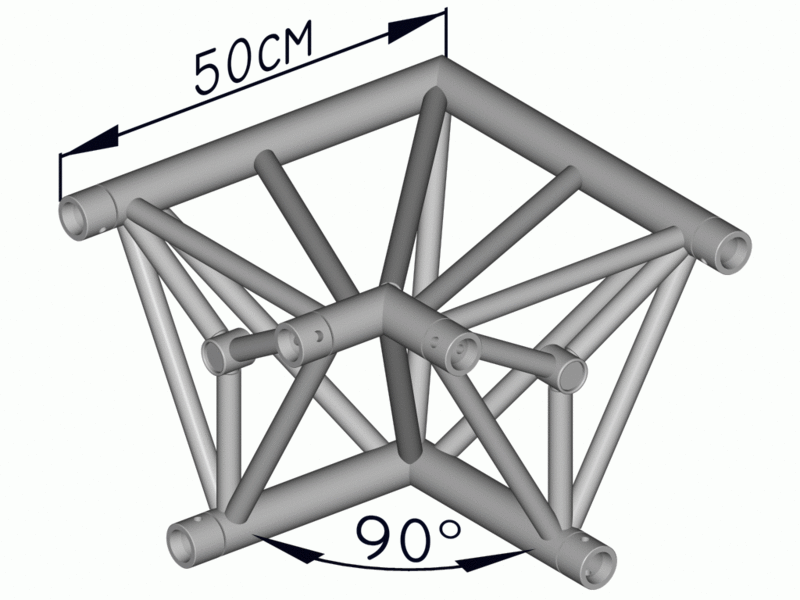

SBE40P-3-902weg Ecke 90°, 500/500mmeinloggen oder registrieren
SBE40P-3-90A-UL3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE40P-3-90A-UR3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE40P-3-END-U2weg Ecke 90°, 500/500mmeinloggen oder registrieren

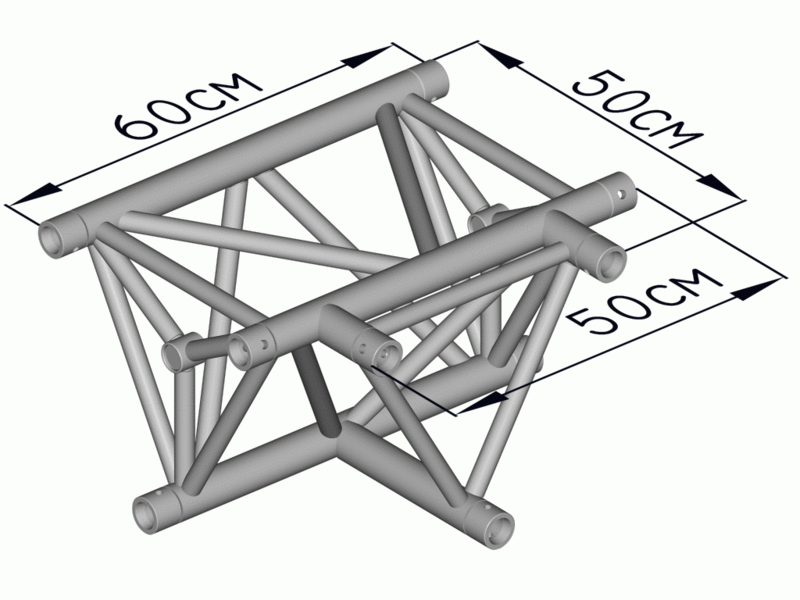

SBE40P-3-TA-U4weg Ecke T, 600/500/500mmeinloggen oder registrieren
SBE40P-3-TH3weg Ecke T, 600/500mmeinloggen oder registrieren
SBE40P-3-TV1-U3weg Ecke T, 600/500mmeinloggen oder registrieren
SBE40P-3-TV2-U3weg Ecke T, 600/500mmeinloggen oder registrieren
SBE40P-3-X4weg Ecke X, 600/600mmeinloggen oder registrieren
SBE40P-3-XA-U5weg Ecke X, 600/600/500mmeinloggen oder registrieren
SBE40P-3-120
SBE40P-3-135
SBE40P-3-45
SBE40P-3-60
SBE40P-3-90
SBE40P-3-90A-UL
SBE40P-3-90A-UR
SBE40P-3-END-U
SBE40P-3-TA-U
SBE40P-3-TH
SBE40P-3-TV1-U
SBE40P-3-TV2-U
SBE40P-3-X
SBE40P-3-XA-U

Sonstiges

BezeichnungBeschreibungCAD Downloads
SB40P-3-BPLBodenplatte 56mmeinloggen oder registrieren
SB40P-3-WPLWandplatte 60mmeinloggen oder registrieren
SB40P-3-BPL
SB40P-3-WPL

Produktdatenblatt

Produktdatenblatt SB40P-3

Standardbauteile Geraden

BezeichnungCAD Downloads

Standardbauteile Eckelemente

BezeichnungCAD Downloads

Standardbauteile Sonstiges

BezeichnungCAD Downloads
