SB29-4L

SB29-4L

Abmessungen

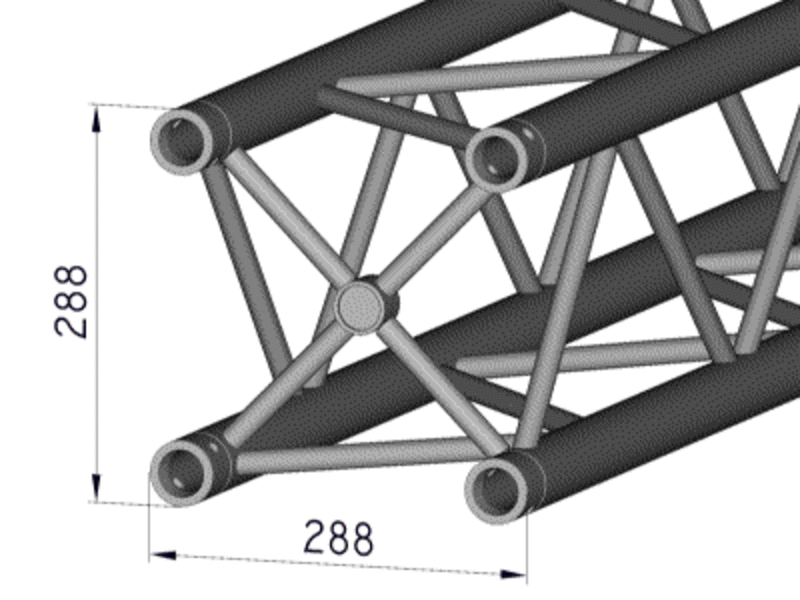

Höhe288 mm
Breite288 mm
HauptgurteØ 48 x 3 mm
FachwerkØ 18 x 2 mm
VerbindungKonushülse verbohrt

Produktdatenblatt

Produktdatenblatt SB29-4L

Abmessungen

Höhe288 mm
Breite288 mm
HauptgurteØ 48 x 3 mm
FachwerkØ 18 x 2 mm
VerbindungKonushülse verbohrt

Eigengewicht von Standardelementen

Meter0,501,001,502,002,503,004,00
Kilo4,307,109,0012,8015,7018,6024,40

Tragkraft

Spannweite Unif. Distrib. load Mittige Punktlast 2-Punktlast, L=1/3 3-Punktlast, L=1/4 4-Punktlast, L=1/5
m kg/m mm kg mm kg (2x) mm kg (3x) mm kg (4x) mm
4,00546,0010,401622,0012,401092,1014,20728,1013,20546,0012,60
5,00435,7020,401292,5019,40969,4024,70646,3023,00538,6024,30
6,00357,3034,801072,0027,90804,0035,50536,0033,10446,7035,10
7,00261,0047,40913,6038,10685,2048,40456,8045,10380,7047,70
8,00198,5061,90794,2049,90595,6063,30397,1058,90330,9062,40
9,00155,7078,40700,6063,40525,5080,10350,3074,70291,9079,00
10,00125,0096,90625,2078,50468,9099,00312,6092,30260,5097,70
11,00102,40117,40563,0095,30422,30119,80281,50111,90234,60118,30
12,0085,10139,90510,70113,80383,00142,70255,40133,30212,80140,90
13,0071,70164,30466,00134,10349,50167,70233,00156,80194,20165,50
14,0061,00190,80427,30156,20320,50194,70213,70182,20178,10192,20
15,0052,50219,40393,40180,20295,10223,70196,70209,60163,90220,90
16,0045,40249,90363,40206,00272,50254,80181,70239,00151,40251,70
17,0039,60282,60336,60233,80252,40288,00168,30270,40140,20284,60
18,0034,70317,40312,40263,60234,30323,30156,20303,90130,20319,50
19,0030,60354,20290,50295,40217,90360,70145,20339,50121,00356,60
20,0027,00393,20270,50329,30202,90400,30135,20377,20112,70395,80

Geraden

BezeichnungLängeCAD Downloads

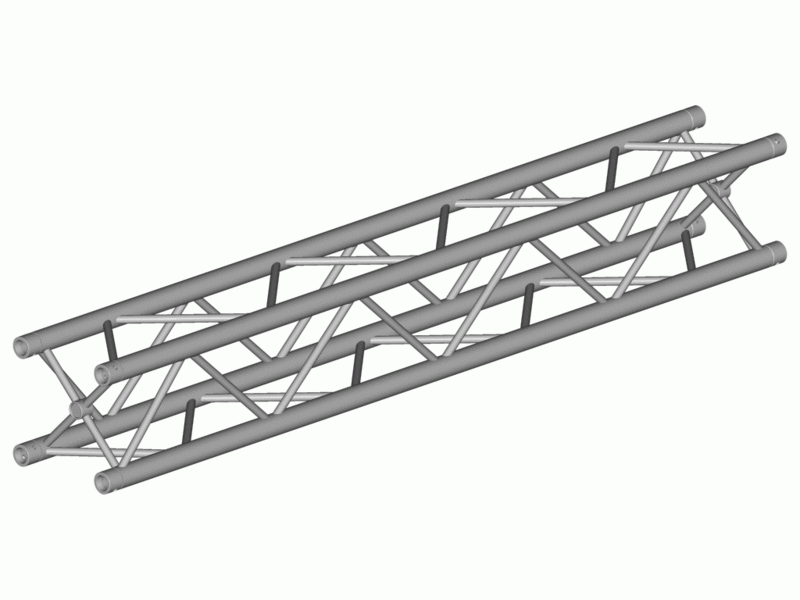

SB29-4L-0500500 mmeinloggen oder registrieren
SB29-4L-10001000 mmeinloggen oder registrieren
SB29-4L-15001500 mmeinloggen oder registrieren
SB29-4L-20002000 mmeinloggen oder registrieren
SB29-4L-25002500 mmeinloggen oder registrieren
SB29-4L-30003000 mmeinloggen oder registrieren
SB29-4L-40004000 mmeinloggen oder registrieren
SB29-4L-0500
SB29-4L-1000
SB29-4L-1500
SB29-4L-2000
SB29-4L-2500
SB29-4L-3000
SB29-4L-4000

Eckelemente

BezeichnungBeschreibungCAD Downloads

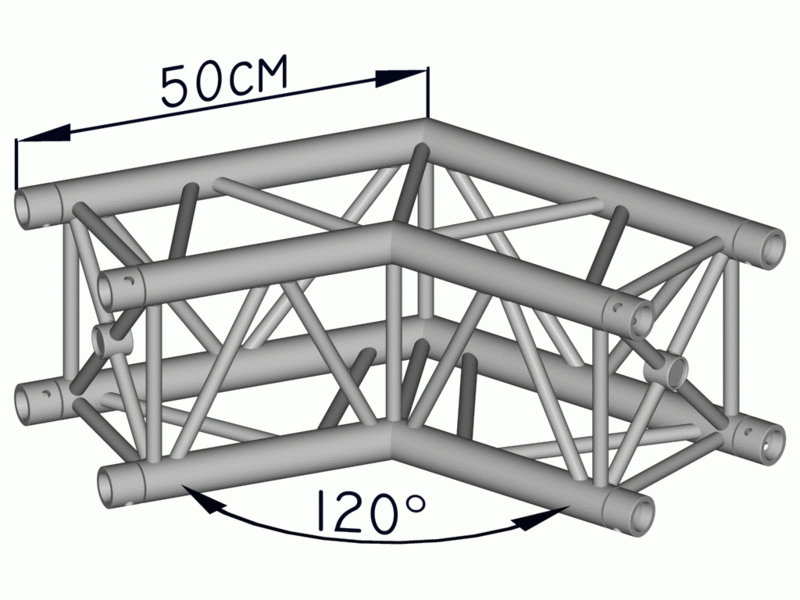

SBE29-4L-1202weg Ecke 120°, 500/500mmeinloggen oder registrieren

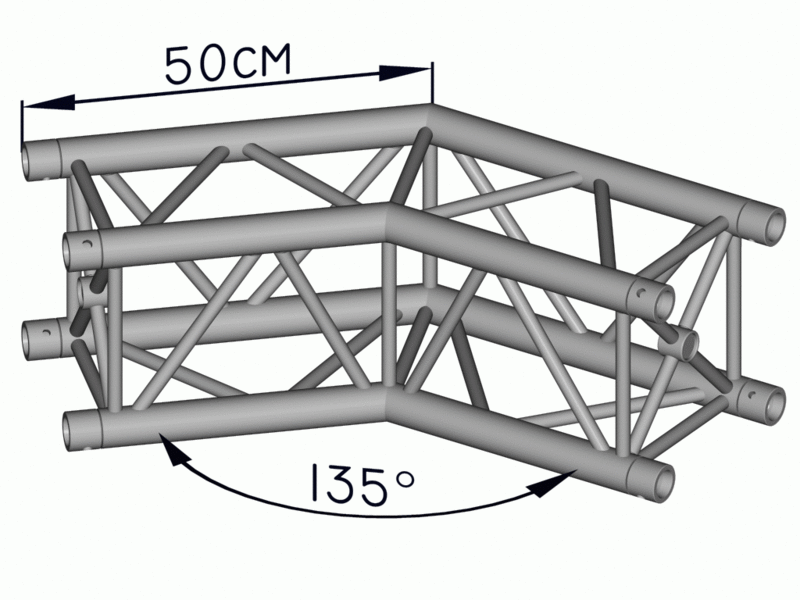

SBE29-4L-1352weg Ecke 135°, 500/500mmeinloggen oder registrieren
SBE29-4L-452weg Ecke 45°, 1000/1000mmeinloggen oder registrieren
SBE29-4L-602weg Ecke 60°, 1000/1000mmeinloggen oder registrieren

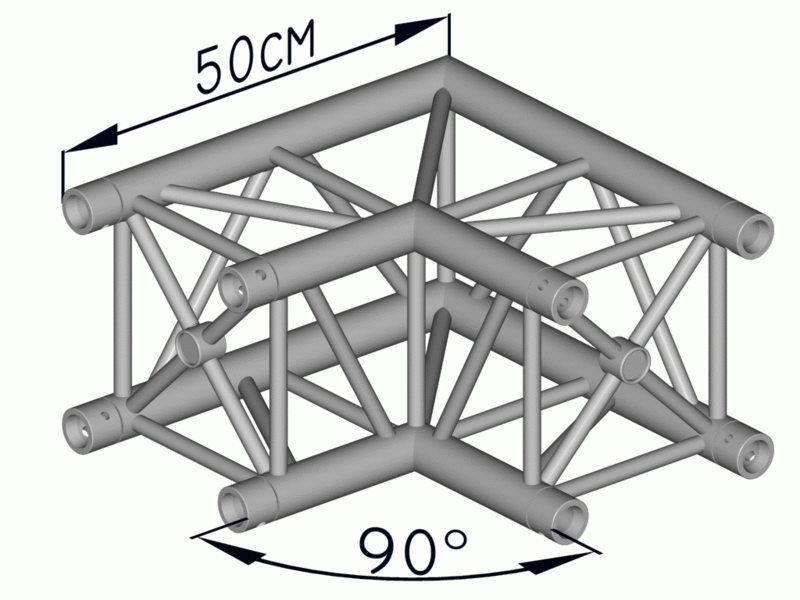

SBE29-4L-902weg Ecke 90°, 500/500mmeinloggen oder registrieren
SBE29-4L-90A3weg Ecke 90°, 500/500/500mmeinloggen oder registrieren
SBE29-4L-90AA4weg Ecke 90°, 500/710/500mmeinloggen oder registrieren
SBE29-4L-T3weg Ecke T, 710/500mmeinloggen oder registrieren
SBE29-4L-TA4weg Ecke T, 710/500/500mmeinloggen oder registrieren
SBE29-4L-TAA5weg Ecke T, 710/710/500mmeinloggen oder registrieren

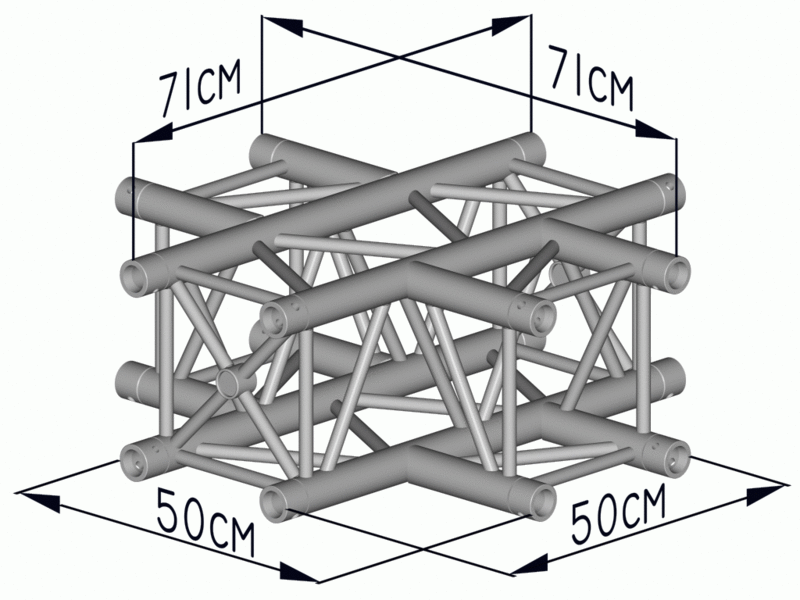

SBE29-4L-X4weg Ecke X, 710/710mmeinloggen oder registrieren
SBE29-4L-XA5weg Ecke X, 710/710/500mmeinloggen oder registrieren

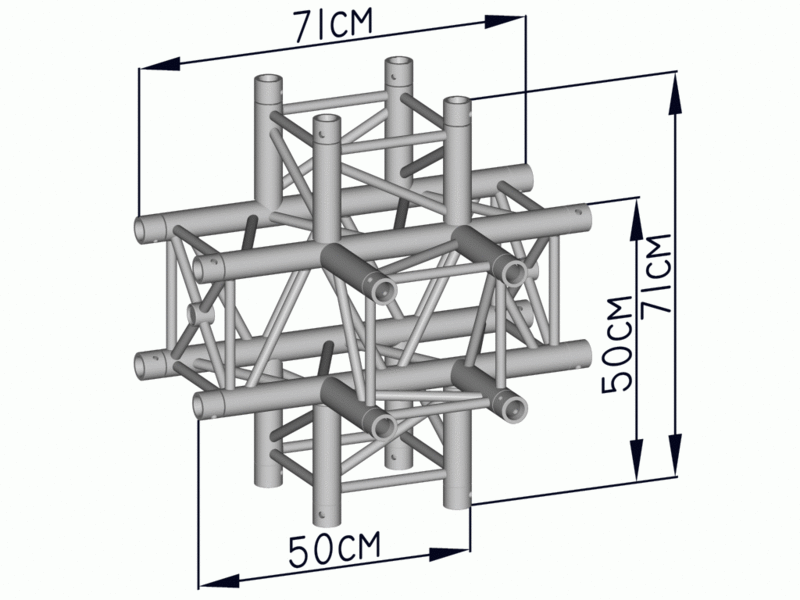

SBE29-4L-XAA6weg Ecke X, 710/710/710mmeinloggen oder registrieren
SBE29-4L-120
SBE29-4L-135
SBE29-4L-45
SBE29-4L-60
SBE29-4L-90
SBE29-4L-90A
SBE29-4L-90AA
SBE29-4L-T
SBE29-4L-TA
SBE29-4L-TAA
SBE29-4L-X
SBE29-4L-XA
SBE29-4L-XAA

Kreise

BezeichnungØ DurchmesserQuerschnittCAD Downloads

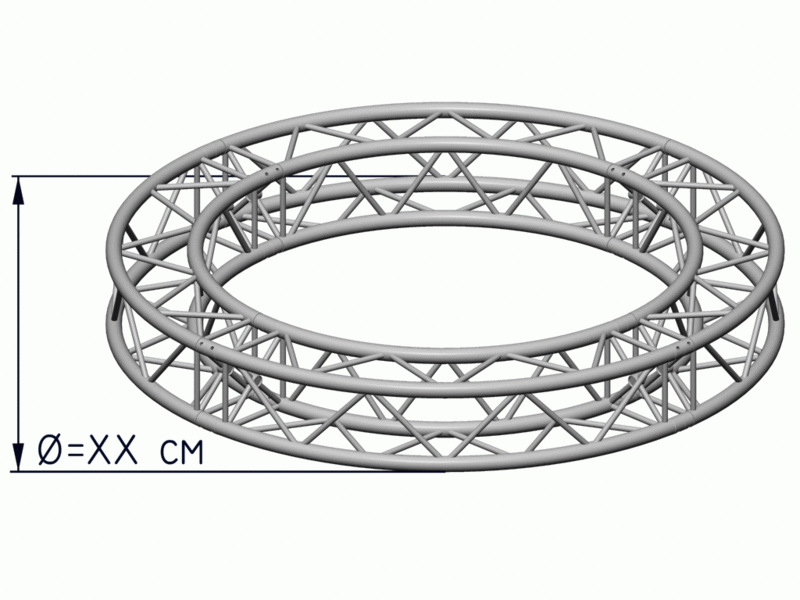

SBK29-4L-1000010000 mm0 mmeinloggen oder registrieren
